重切削车床(平床式)-FA80N
重切削车床(平床式)
FA80N
MENU
| Capacity | |
|---|---|
| Swing over Bed | 2050 mm (80＂) |
| Swing over cross slide(Half length) | 1715 mm (67.5＂) |
| Swing over cross slide(Full length) | 1630 mm (64.1＂) |
| Center height | 1040 mm (40.9＂) |
| Distance between centers | 2150 - 14150 mm (84”) - (557”) |
| Bed width / Auxiliary guide | 1020 mm (40＂) / 1170 mm (46”) |
| Width of cross slide | 420 mm (16.5＂) |
| Width of carriage | 950 mm (37.4＂) |
| Spindle | |
| Spindle speeds / A2-11(6") | 9-585 rpm ( Opt. 12-800 rpm ) |
| Spindle speeds / A2-15(9") | 9-450 rpm ( Opt. 12-600 rpm ) |
| Spindle speeds / A2-20(12") | 9-400 rpm |
| Spindle speeds / A2-20(14") | 9-300 rpm |
| Spindle speeds / A2-28 (16") | 6-250 rpm |
| Spindle speeds / A2-28 (21") | 6-220 rpm |
| Spindle center | MT6 |
| Carriage | |
| Turret | H4-450 Servo or V8 Hydraulic |
| Tool size | 32 x 32 mm (1.25＂) |
| X axis travel(Half length cross slide) | 600 mm (23.6＂) |
| X axis travel(Full length cross slide) | 900 mm (35.4＂) |
| Z axis Travel | 2150 mm (45.3＂) – 14150 mm (557＂) |
| X axis rapid travel, Ball screw dia. | 6M / min, dia. 40 mm x P5 |
| Z axis rapid travel, Ball screw dia. | 6M / min,1-5M (dia. 63 mm x P10); 5M / min, 6-7M (dia. 80 mm x P10)5M / min, 8-14M (Rack and Pinion Driver) |
| Tailstock | |
| Quill diameter | Dia. 250 mm (9.84＂) Opt. dia. 350 mm (13.7”) |
| Quill travel | 250 mm (9.84＂) / Opt. 300 mm (11.8”) |
| Quill taper | MT6 |
| Motor | |
| X axis servo motor | FANUC αiF22 4kw |
| Z axis servo motor | 2-3M FANUC αiF22 4 kw, 4-7M FANUC αiF22 4 kw (Gear Box)8-14M FANUC αiF40 6 kw (Rack and Pinion Driver) |
| Spindle motor | FANUC αiI 30 30 / 37 kw (40 / 50 HP) |
| Lubricant pump motor | 25 W |
| Coolant pump | 1.2 kw |
| Hydraulic pump | 2.25 kw |
| Machine weight | |
| 2000 mm center distance | 21600 kgs |
| Each extra 1000 mm weight | 1500 kgs |
※ 规格如有变更，恕不另行通知。

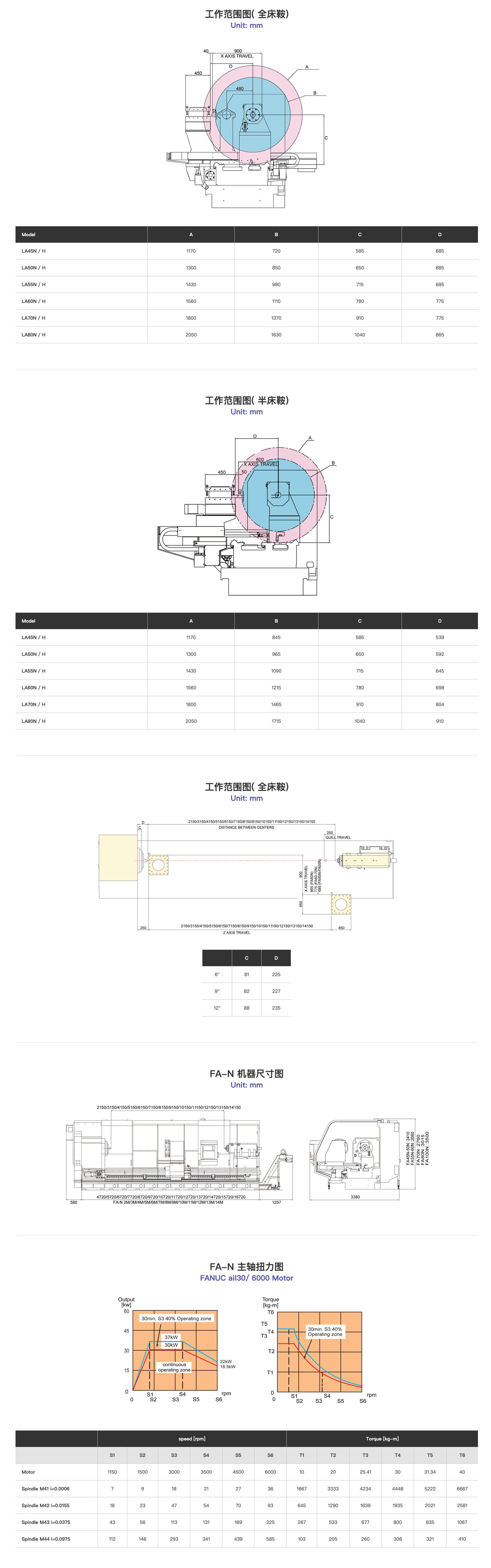

特性
1. 超高传动比变速箱
全新传动比设计，四级自动换挡。所有齿轮均采用高硬度、高精度磨削工艺。
2. 大主轴孔高刚性主轴箱
主轴采用三点轴承支撑，可选配 6 英寸至 21 英寸的大主轴孔，适用于油田应用。
3. 超刚性床身，配备 4 条滑轨和 1 条辅助导轨
一体式重型铸造设计，配备 4 条滑轨和 1 条辅助导轨，确保加工大直径工件时的最大稳定性。
4. 高精度小齿轮和齿条，用于长行程 Z 轴系统
为保证高重复精度和定位精度，Z 轴采用法国 REDEX 专利双螺旋预紧系统小齿轮和瑞士 GUDEL 品牌高精度齿条 + BC 8-12M 线性光栅尺驱动。
5. 用于多工序加工的快速更换系统
只需一个按钮即可在刀塔、铣头、重型镗杆夹头、磨头等之间切换——使一台机器能够执行多种任务，并大大提高灵活性。
全新传动比设计，四级自动换挡。所有齿轮均采用高硬度、高精度磨削工艺。
2. 大主轴孔高刚性主轴箱
主轴采用三点轴承支撑，可选配 6 英寸至 21 英寸的大主轴孔，适用于油田应用。
3. 超刚性床身，配备 4 条滑轨和 1 条辅助导轨
一体式重型铸造设计，配备 4 条滑轨和 1 条辅助导轨，确保加工大直径工件时的最大稳定性。
4. 高精度小齿轮和齿条，用于长行程 Z 轴系统
为保证高重复精度和定位精度，Z 轴采用法国 REDEX 专利双螺旋预紧系统小齿轮和瑞士 GUDEL 品牌高精度齿条 + BC 8-12M 线性光栅尺驱动。
5. 用于多工序加工的快速更换系统
只需一个按钮即可在刀塔、铣头、重型镗杆夹头、磨头等之间切换——使一台机器能够执行多种任务，并大大提高灵活性。
